Dalle Réticulée au Maroc

Qu'est-ce qu'une dalle réticulée ?

1

La dalle réticulée, communément appelée dalle gaufrée ou plancher réticulé, est une structure en béton armé faisant partie des types de dalles plates. Ce type de dalle se distingue par sa capacité à être directement posée sur des poteaux, ce qui élimine le besoin de poutres porteuses intermédiaires. Une caractéristique importante de la dalle réticulée est la légèreté de sa zone centrale, à l'exception des zones où se trouvent les poteaux. Cette légèreté est obtenue grâce à un réseau de nervures disposées dans deux directions, permettant ainsi de réduire le poids total du plancher tout en conservant sa capacité portante.

Pour alléger la dalle, on peut introduire des cavités ou utiliser des matériaux légers tels que des blocs en polystyrène. Cette méthode de construction permet non seulement de diminuer le poids global de la dalle, mais aussi d'abaisser les coûts des matériaux et simplifier le processus sur le chantier. Malgré cette légèreté, la dalle réticulée conserve une capacité portante élevée qui garantit robustesse et durabilité.

Une autre caractéristique avantageuse des dalles réticulées est leur flexibilité architecturale. Elles offrent la possibilité de créer d'amples espaces ouverts sans interruption, ce qui s'avère idéal pour les constructions modernes nécessitant une disposition libre et diversifiée.

De plus, les carreaux en treillis améliorent l'efficacité énergétique du bâtiment en exploitant leur capacité thermique, tout en diminuant l'empreinte carbone grâce à une optimisation des matériaux employés.

Tyes des dalles réticulées

2

Il est essentiel de préciser en premier lieu que malgré la diversité des marques, des fournisseurs et des types de coffrages disponibles sur le marché, on peut les regrouper principalement en deux grandes catégories de dalles réticulées : celles à blocs perdus et celles à caissons récupérables. La différence majeure entre ces deux catégories réside dans la méthode d'allègement.

Les dalles réticulées à blocs perdus font appel à des blocs qui demeurent en place après la construction, remplissant ainsi le double rôle de coffrage et de remplissage. Ces blocs peuvent être conçus à partir de divers matériaux tels que du béton aggloméré, de l'argile cuite ou du polystyrène expansé. Ce type de dalle est vanté pour sa facilité d'installation et sa capacité à alléger efficacement la structure tout en conservant une performance structurale excellente.

D'un autre côté, les dalles réticulées à caissons récupérables utilisent des coffrages temporaires qui créent des cavités une fois retirés. Ces caissons sont habituellement récupérés après le coulage du béton, permettant ainsi leur réutilisation pour d'autres projets. L'allègement est obtenu grâce aux cavités formées, diminuant le poids de la dalle sans compromettre sa résistance. Cette méthode est souvent privilégiée pour sa durabilité et son aspect économique sur le long terme car les caissons peuvent être utilisés plusieurs fois.

Chaque variété de dalle en treillis présente des avantages particuliers selon les besoins du projet. Les dalles à blocs dissimulés sont souvent sélectionnées pour leur facilité de mise en place et leur capacité à intégrer divers matériaux, tandis que les dalles à caissons récupérables sont appréciées pour leur caractère réutilisable et leur efficacité économique. Selon les exigences architecturales et structurelles, l'une ou l'autre option peut être plus adaptée.

Avantage de dalle réticulée

3

Réduction de Poids et Économies de Matériaux

L'un des principaux avantages des dalles réticulées réside dans leur capacité à alléger la structure tout en maintenant une excellente capacité portante. En optant pour l'utilisation de blocs perdus ou de caissons récupérables, ces dalles permettent une diminution significative du poids total du plancher. Cette réduction de la charge facilite non seulement les économies sur les matériaux et les frais de transport, mais également la manipulation et l'installation sur le site.

Flexibilité Architecturale

Les dalles réticulées offrent une flexibilité architecturale notable en favorisant la création d'espaces vastes sans nécessité de poutres intermédiaires. Cette caractéristique s'avère particulièrement avantageuse pour les édifices commerciaux et industriels où des espaces ouverts sont primordiaux. Ainsi, les architectes peuvent concevoir des intérieurs plus fluides et polyvalents répondant aux besoins diversifiés des occupants.

Optimisation et Durabilité

L'optimisation dans l'utilisation des matériaux compte parmi les atouts majeurs des dalles réticulées. Grâce à l'intégration de cavités ou de blocs légers, ces dalles permettent une exploitation plus efficace des ressources, contribuant ainsi à une construction davantage durable. De surcroît, avec l'option des caissons récupérables, les coffrages peuvent être recyclés pour d'autres projets, ce qui limite le gaspillage et diminue les coûts à long terme.

Performance Structurelle et Sécurité

Malgré leur légèreté apparente, les dalles réticulées maintiennent une capacité portante élevée garantissant solidité et résilience.

Leur conception permet une répartition efficace des charges, améliorant ainsi la sécurité et la stabilité de la structure. Cette fiabilité structurelle élevée rend les dalles réticulées attrayantes pour différents projets de construction, assurant une durée de vie prolongée et une résistance aux contraintes.

Usage de la Dalle Réticulée

4

La dalle en réticulées est largement utilisée dans divers types de constructions en raison de ses avantages uniques en termes de légèreté, de solidité et de flexibilité en matière de conception.

Constructions Résidentielles

Dans le domaine des constructions résidentielles, la dalle réticulée est fréquemment employée pour ériger des maisons individuelles, des appartements et des villas. Sa légèreté réduit les contraintes sur les fondations, offrant ainsi un avantage particulier pour les étages supérieurs. De plus, cette technique permet d'aménager des espaces ouverts et modulables, améliorant à la fois le confort et l'aspect esthétique des logements.

Constructions Commerciales

Les bâtiments à vocation commerciale tels que les bureaux, centres commerciaux et hôtels peuvent également tirer d'importants bénéfices de l'utilisation de la dalle réticulée. La rapidité d'installation de ce type de structure contribue à réduire les délais de construction, aspect crucial dans le cadre des projets commerciaux où le temps joue souvent un rôle déterminant. De plus, la capacité de la dalle réticulée à créer d'amples espaces sans nécessité de piliers intermédiaires se révèle idéale pour les configurations commerciales.

Constructions Industrielles

La dalle réticulée est largement intégrée dans les bâtiments industriels tels que entrepôts et usines. Sa robustesse structurelle élevée lui permet d'assumer les charges lourdes associées à ces activités industrielles.

De plus, la solidité et la durabilité de la dalle en treillis garantissent une longue durée de vie et un entretien minimal, ce qui est crucial dans les environnements industriels exigeants.

Composition d'une dalle réticulée

5

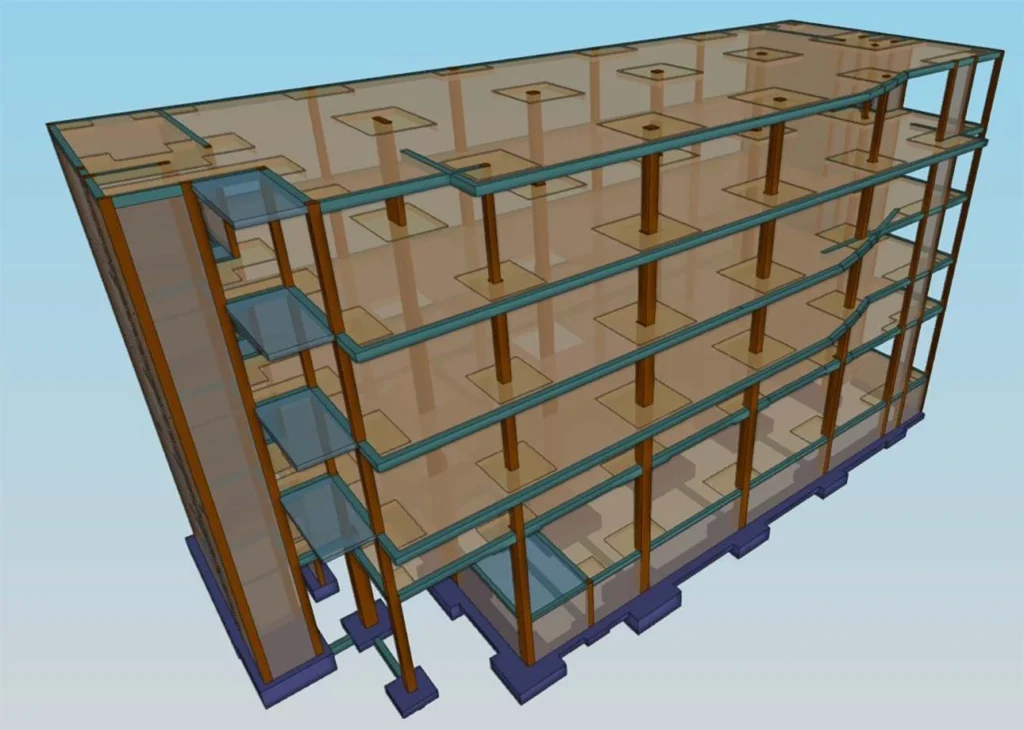

Peu importe le type de dalle réticulée, sa structure porteuse reste essentiellement la même. Une dalle réticulée se compose de nervures situées dans les zones courantes, de panneaux pleins positionnés aux niveaux des poteaux, et d'une table de compression qui collabore avec les nervures pour offrir une résistance accrue. L'épaisseur d'une dalle réticulée suit le même principe que celle des planchers à poutrelles : elle est déterminée par la hauteur du bloc ou du caisson, augmentée de l'épaisseur de la dalle de compression.

Composition et Structure des Dalles Réticulées

La conception des dalles réticulées permet une distribution optimale des charges, améliorant ainsi la performance structurelle globale. Les nervures, disposées en deux directions perpendiculaires, forment un réseau qui renforce la dalle tout en allégeant son poids. Cette disposition spécifique permet de réduire l'utilisation des matériaux sans compromettre la robustesse et la stabilité de la structure.

Panneaux Pleins et Table de Compression

Les panneaux pleins, placés directement au-dessus des poteaux, jouent un rôle clé en absorbant les charges verticales et en les transférant efficacement vers les fondations. La table de compression, souvent réalisée en béton armé, apporte une couche supplémentaire de solidité et durabilité. Cette table est cruciale pour la performance globale de la dalle car elle agit conjointement avec les nervures pour supporter les charges.

Avantages en Conception et Construction

Les dalles réticulées, en combinant la hauteur du bloc ou du caisson avec celle de la table de compression, offrent la possibilité de créer des structures légères et efficientes en matériaux. Cette caractéristique s'avère particulièrement utile dans les projets nécessitant une grande portée libre sans avoir besoin de colonnes intermédiaires, comme les parkings souterrains, les centres commerciaux et les bâtiments industriels.
